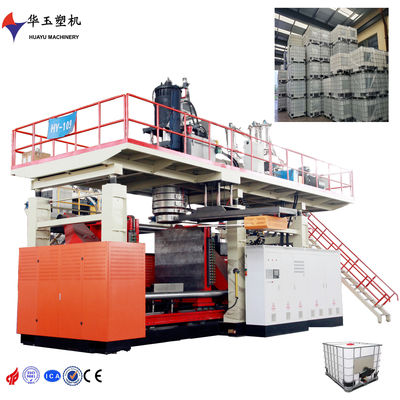

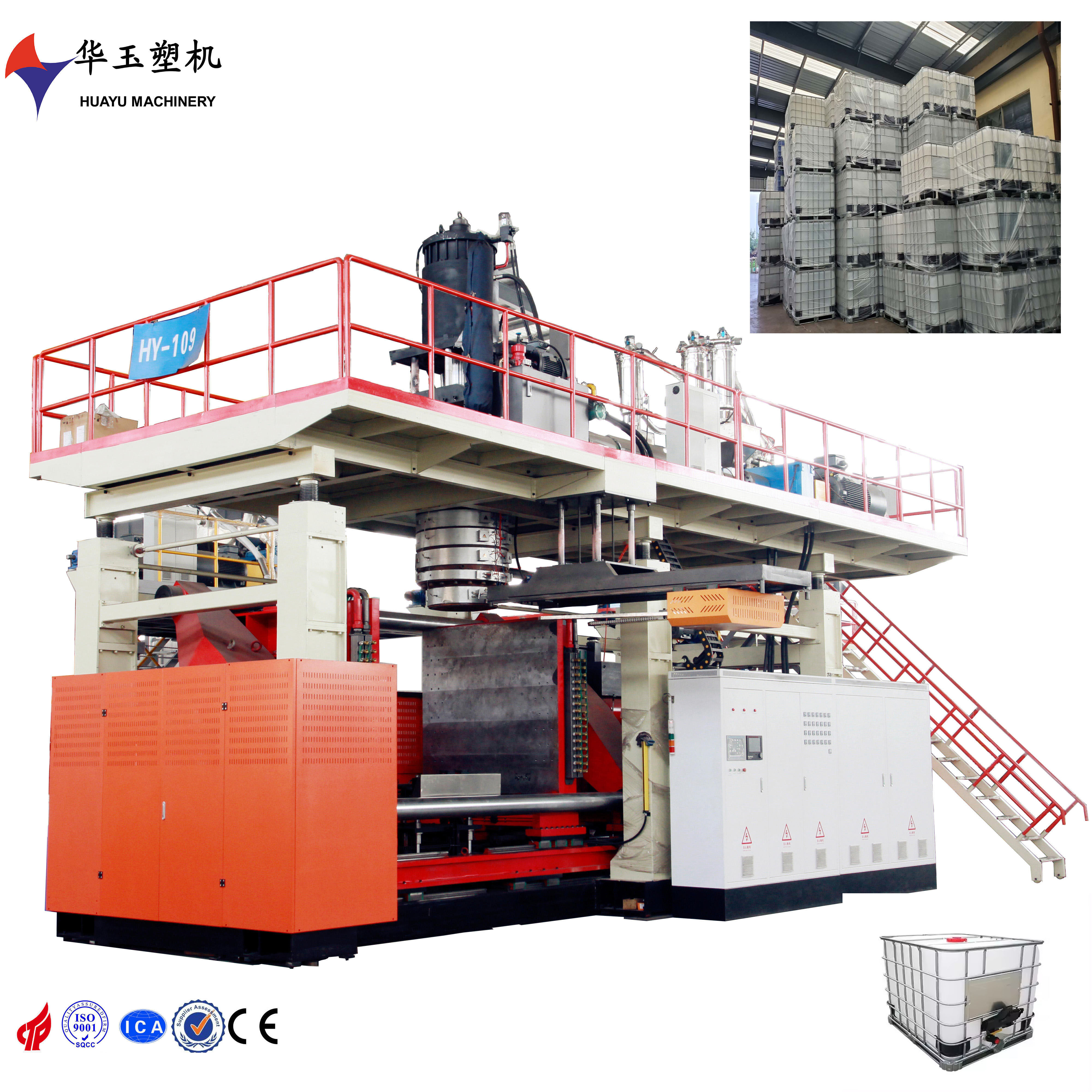

HYBM1000-1-IBC আইবিসি ব্লো মোল্ডিং মেশিন 38CrMoAlA,নাইট্রাইডিং স্ক্রু ব্যারেল উপাদান

一. উৎপাদনপণ্য

1, পণ্যের স্পেসিফিকেশনঃ১০০০ লিটার আইবিসি বালতি

প্রোডাক্ট স্পেসিফিকেশনঃ 1000L আইবিসি

2উপাদানঃ এইচডিপিই

উপাদানঃএইচডিপিই

3, উৎপাদন চাহিদাঃ স্বাভাবিক অপারেশন পরিস্থিতিতে এবং ক্রেতা দ্বারা নির্ধারিত কাঁচামাল ব্যবহারের সময়, প্রতি ঘন্টায় উৎপাদন প্রায়ঃ15-২০个

উৎপাদনশীলতার প্রয়োজনীয়তাঃস্বাভাবিক অপারেশন শর্তে এবং ক্রেতা দ্বারা নির্দিষ্ট কাঁচামাল ব্যবহার করে, প্রতি ঘন্টায় আউটপুটঃ 15-20

二যন্ত্রপাতি মেশিন

1. ডিভাইস মডেলঃHYBM-IBC-1

মেশিনের মডেলঃHYBM-IBC-1

2. সংখ্যাঃ ১টি;

পরিমাণঃ ১ (সেট)

3. যন্ত্রপাতি প্রাথমিক কনফিগারেশন পরিচিতি

মেশিনের মৌলিক কনফিগারেশনের প্রবর্তন

1, এক্সট্রুশন সিস্টেম

螺杆: 根据原料的加工性能特殊设计,直径Φ150 长径比30:1উপাদান ৩৮CrMoAlA, ঊষ্ণীকরণ প্রক্রিয়া, কঠোরতা ≥ ৮০০, ভঙ্গুরতা ≤ ২ গ্রেড;

স্ক্রুঃ কাঁচামালের প্রক্রিয়াকরণ কর্মক্ষমতা অনুযায়ী, ব্যাসার্ধঃ Φ150, এল / ডি অনুপাতঃ30:1, উপাদান 38CrMoAlA, কঠোরতা ≥ 800, এবং ভঙ্গুরতা ≤ গ্রেড 2;

机筒:优质 化结构钢38CrMoAlA, উপাদান38CrMoAlA√ √ √ √ √ √ √ √ √ √ √ √ √ √

ব্যারেলঃউচ্চ মানের নাইট্রাইডিং স্ট্রাকচারাল স্টিল 38CrMoAlA, উপাদান 38CrMoAlA, নাইট্রাইডিং চিকিত্সা, কঠোরতা HV ≥ 900, ভঙ্গুরতা ≤ গ্রেড 2;

驱动方式:交流电机+硬面减速箱ZHL国贸420/20:1

ড্রাইভিং মোডঃএসি মোটর + হার্ডড গিয়ার রিডাক্টরজিএইচএল গুওমাও ৪২০/২০:1

驱动功率: ড্রাইভিং ক্ষমতাঃ交流160kw

ড্রাইভিং পাওয়ারঃ এসি 160kw

塑化能力: প্রায়400কেজি/ঘন্টা;

প্লাস্টিকাইজিং ক্ষমতাঃ প্রায় ৪০০ কেজি/ঘন্টা

√ √ √ √ √ √ √ √ √ √ √ √ √

গরম করার মোডঃকাস্ট অ্যালুমিনিয়াম হিটার,প্রতিটি এক্সট্রুডারের 7 টি বিভাগের তাপমাত্রা নিয়ন্ত্রণ,গরম করার ক্ষমতা 42kw

তাপমাত্রা নিয়ন্ত্রণঃ মডিউলাইজড তাপমাত্রা নিয়ন্ত্রণ ব্যবহার;

তাপমাত্রা নিয়ন্ত্রণঃ মডুলার তাপমাত্রা নিয়ন্ত্রণ

ঠান্ডা করার পদ্ধতিঃ ইনপুট উপাদান অংশ জল শীতল ব্যবহার, বাকি অংশ স্বয়ংক্রিয় বায়ু শীতল;

কুলিং মোডঃ ফিড বিভাগে জল-শীতল হয়, অন্যান্য বিভাগে স্বয়ংক্রিয় বায়ুঠান্ডাঃ

2মডেল হেড সিস্টেম

1. 华玉专利技术 একক স্তর সঞ্চয় 模头

Huayu পেটেন্ট প্রযুক্তি 1 স্তর স্টোরেজ সিলিন্ডার ডাই মাথা

2. 模头数量:1;

ডাই হেড নম্বরঃ1

C. এক্সট্রুশন আউটপুট সর্বোচ্চ ব্যাসঃ 600mm;

এক্সট্রুশন আউটলেট সর্বোচ্চ ব্যাসঃ 600mm

D. গরম করার পদ্ধতিঃ ন্যানো-ইনসুলেটেড উপাদান গরম করার চক্র, 8 ডিগ্রি তাপমাত্রা নিয়ন্ত্রণ, মোট গরম করার ক্ষমতা 60 কিলোওয়াট;

গরম করার মোডঃন্যানো-ইসোলেশন উপাদান গরম করার রিং ব্যবহার করে,৮ স্তরের তাপমাত্রা নিয়ন্ত্রণ, মোট গরম করার ক্ষমতা ৬০ কিলোওয়াট;

E. তাপমাত্রা নিয়ন্ত্রণঃ মডুলাইজড তাপমাত্রা নিয়ন্ত্রণ;

তাপমাত্রা নিয়ন্ত্রণঃমডুলার তাপমাত্রা নিয়ন্ত্রণ

1. 开合模装置 আবরণ ব্যবস্থা

A. দ্বি-সোজা লাইন গাইড রেলপথে সরানো মডেল সিস্টেম, দ্বি-তেল √ দ্রুত সমন্বয় মডেল, তিন তেল √ শক্তিশালী লক মডেল গঠন, শক্তি ভারসাম্য, পরিবর্তিত পরিমাণ ছোট, এবং সরানো মডেল দ্রুত স্থিতিশীল;

দুই রৈখিক গাইড রেল চলন্ত ডাই সিস্টেম গ্রহণ, দুই তেল সিলিন্ডার দ্রুত ছাঁচ বন্ধ, তিন তেল সিলিন্ডার শক্তিশালী ছাঁচ লকিং গঠন, সুষম শক্তি, ছোট বিকৃতি, দ্রুত এবং স্থিতিশীল ছাঁচ চলন্ত;

B.模板尺寸 ((宽×高):H1700mm×W1800mm

প্লেটের আকার ((W*H): H1700mm×W1800mm

C. 模板间距:1100-2500mm

প্লেটগুলির মধ্যে দূরত্বঃ 1100-2500 মিমি

D. 模具最大尺寸 ((宽×高):1600mm×1600mm

সর্বাধিক ছাঁচের আকার ((W*H): 1600mm×1600mm

E. ছাঁচের বেধঃ ১২৫০ মিমি

ছাঁচের বেধঃ 1250mm

F. 锁模力:2000千牛

ক্ল্যাম্পিং ফোর্সঃ 2000KN

4,机架 মেশিন ফ্রেম

具有升降功能,液压马达带动,升降行程大,适应模具变化,生产降低成本. 具有升降功能,液压马达带动,升降行程大,适应模具变化,生产降低成本. 具有升降功能,液压马达带动,升降行程大,适应模具变化,生产降低成本.

উত্তোলন ফাংশন সহ, হাইড্রোলিক মোটর দ্বারা চালিত, বড় উত্তোলন স্ট্রোক, ছাঁচ পরিবর্তনের সাথে খাপ খাইয়ে নিন, উত্পাদন ব্যয় হ্রাস করুন।

5, জলচাপ সিস্টেম জলবাহী সিস্টেম

1. 液压系统采用伺服流量压力控制,配置日本 油研液压,具有动作快速,平稳,重复定位精确,使用寿命长,响应好 ইত্যাদি বৈশিষ্ট্য;

A. হাইড্রোলিক সিস্টেম সার্ভো প্রবাহ চাপ নিয়ন্ত্রণ গ্রহণ করে, জাপান ইউকেন হাইড্রোলিক ভালভ দিয়ে সজ্জিত, যা দ্রুত এবং স্থিতিশীল কর্ম, সঠিক পুনরাবৃত্তি অবস্থান,দীর্ঘ সেবা জীবন এবং ভাল প্রতিক্রিয়া;

B. প্রাচীর ঘন নিয়ন্ত্রণ সিস্টেম ব্যবহারের অবস্থান, গতি দ্বি-বন্ধ চক্র নকশা, কনফিগারেশন জাপান মূল ইনস্টল MOOG100 পয়েন্ট প্রাচীর ঘন নিয়ন্ত্রণকারী, MOOG সার্ভিস, নিয়ন্ত্রণ কার্ভ লাইন অনুসরণ আরো সঠিক ইত্যাদি বৈশিষ্ট্য;

B. দেয়াল বেধ নিয়ন্ত্রণ সিস্টেম অবস্থান এবং গতি ডাবল বন্ধ লুপ নকশা গ্রহণ, জাপানি মূল Moog 100 পয়েন্ট দেয়াল বেধ নিয়ামক এবং MOOG servo ভালভ দিয়ে সজ্জিত,এবং নিয়ন্ত্রণ বক্ররেখা ট্র্যাকিং আরো সঠিক;

6ইলেকট্রিক সিস্টেম

1. 电气控制系统 গ্রহণ西门子পিএলসি পুরো মেশিনের গতির প্রোগ্রাম কন্ট্রোল;西门子液晶显示器及触摸屏进行整机通信,参数设置,修改和画面显示; প্রতিটি কারিগরি পরামিতি সরাসরি সেট আপ এবং সংশোধন করা যেতে পারে, এবং একটি উন্নত ত্রুটি নির্ণয়ের কার্যকারিতা আছে, স্ক্রিন অপারেশন সহজ, সহজ;

A. ইলেকট্রিক কন্ট্রোল সিস্টেম সিমেন্স পিএলসি গ্রহণ করে পুরো মেশিনের অ্যাকশন প্রোগ্রাম নিয়ন্ত্রণ করতে; সিমেন্স এলসিডি এবং টাচ স্ক্রিন যোগাযোগ, প্যারামিটার সেটিং,পুরো মেশিনের পরিবর্তন এবং স্ক্রিন প্রদর্শন; প্রক্রিয়া পরামিতি সরাসরি সেট এবং সংশোধন করা যেতে পারে, এবং নিখুঁত ত্রুটি নির্ণয়ের ফাংশন আছে, এবং স্ক্রিন অপারেশন স্বজ্ঞাত এবং সুবিধাজনক;

2. 挤出系统 গ্রহণ西门子变频器合金钢硬面磨减速箱传动,具有省电,静音,输出螺杆转速稳定等特点. 变频器合金钢硬面磨减速箱传动,具有省电,静音,输出螺杆转速稳定等特点.

B. এক্সট্রুশন সিস্টেম সিমেন্স ফ্রিকোয়েন্সি কনভার্টার খাদ ইস্পাত কঠিন দাঁত পৃষ্ঠ গ্রিলিং গিয়ার হ্রাস ট্রান্সমিশন গ্রহণ, যা শক্তি সঞ্চয়, নিঃশব্দ,স্থিতিশীল আউটপুট স্ক্রু গতিইত্যাদি।

C. কন্ট্রোল সিস্টেম নিম্নলিখিত ফাংশন বাস্তবায়নঃ

কন্ট্রোল সিস্টেম নিম্নলিখিত ফাংশন উপলব্ধঃ

机器动作的实时控制;মেশিনের কার্যকলাপের রিয়েল টাইম নিয়ন্ত্রণ;

100 পয়েন্ট টাইপ √ অক্ষমুখী প্রাচীর বেধ নিয়ন্ত্রণ; 100 পয়েন্ট প্যারিসন শাফ্ট প্রাচীর বেধ নিয়ন্ত্রণ;

挤出电机平滑稳定的调速;Extrusion motor's smooth and stable speed regulation. এক্সট্রুশন মোটরের মসৃণ এবং স্থিতিশীল গতি নিয়ন্ত্রণ

具有动作超时不到位报警;অ্যাকশন টাইমআউট সহ অ্যালার্ম চালু নেই।

বিভিন্ন ফাংশন পছন্দ, বিভিন্ন কাঠামো পণ্যের চাহিদা পূরণ;বিভিন্ন কাঠামোর সাথে পণ্য উত্পাদন প্রয়োজনীয়তা পূরণের জন্য বিভিন্ন ফাংশন নির্বাচন করা যেতে পারে

实时显示当前工步;বর্তমান কাজের ধাপের রিয়েল টাইম প্রদর্শন;

实时显示故障信息,报警信息;রিয়েল টাইম প্রদর্শন ত্রুটি তথ্য এবং এলার্ম তথ্য;

循环动作前系统自动复位;চক্র অপারেশনের আগে স্বয়ংক্রিয় রিসেট সিস্টেম।

7 বৈদ্যুতিক চাপঃ গ্রাহকের মতে

ভোল্টেজঃ গ্রাহকের মতে

8 9 8. আকারের আকার ((Long × Wide × High):9.৫x৫x৬.৮ মি

মেশিনের মাত্রা (L*W*H): 9.5×5×6.8m

9. মেশিনের ওজনঃ 50 ′′

মেশিনের ওজনঃ50T
